Przekaźnik rozrusznika schemat instalacji

[hubert686]

Witam koleżanki i kolegów forumowiczów. To jest mój pierwszy post więc proszę o wyrozumiałość. Sprawa ma się następująco. Postanowiłem zrobić porządek w instalacji z racji iż poprzednik dość elegancko narzeźbił z przekaźnikiem rozrusznika i wtyczką (przypuszczam że mu się stopiła). Zanabyłem nową wtyczkę wraz z przekaźnikiem i tu pojawia się moja prośba. Czy którykolwiek z kolegów bądź koleżanek mógłby w wolnej chwili pstryknąć fotkę kolejności podpięcia okablowania pod wtyczkę 4 pinową? tą ze zdjęcia. Będę wdzięczny za pomoc ponieważ w manualu wiadra jest to rozpisane na schemacie jednak nie do końca rozumiem o co "kaman". Będę wdzięczny za pomoc. Pozdrawiam

[next22]

Nie mam jak pstryknąć foty ale:
1. - para to zasilanie cewki elektromagnesu co załancz rozrusznik
2.-para to rozłączanie obwodu świateł.

[Staszek1]

A mi się widocznie bardziej chciało i się dało.

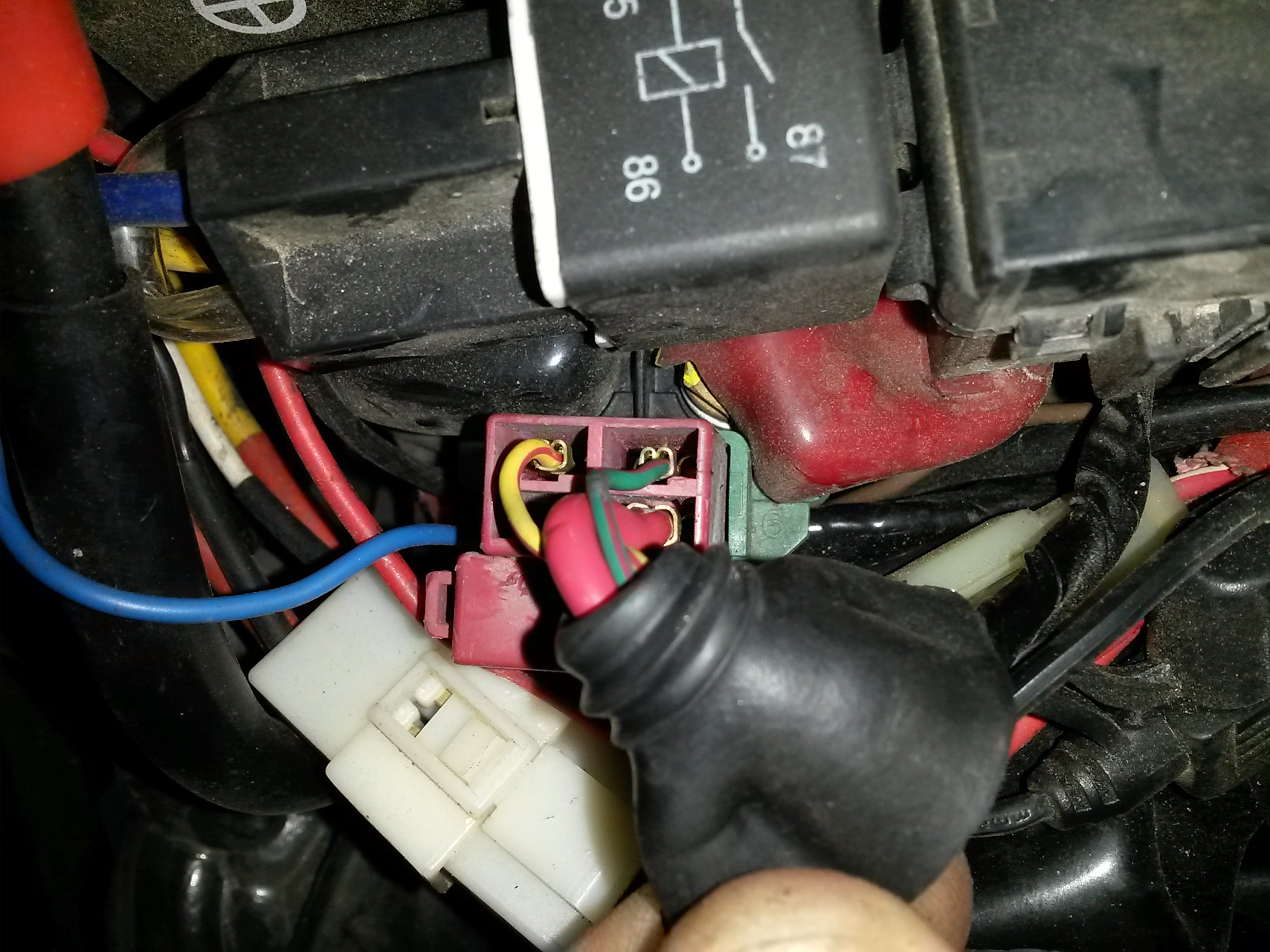

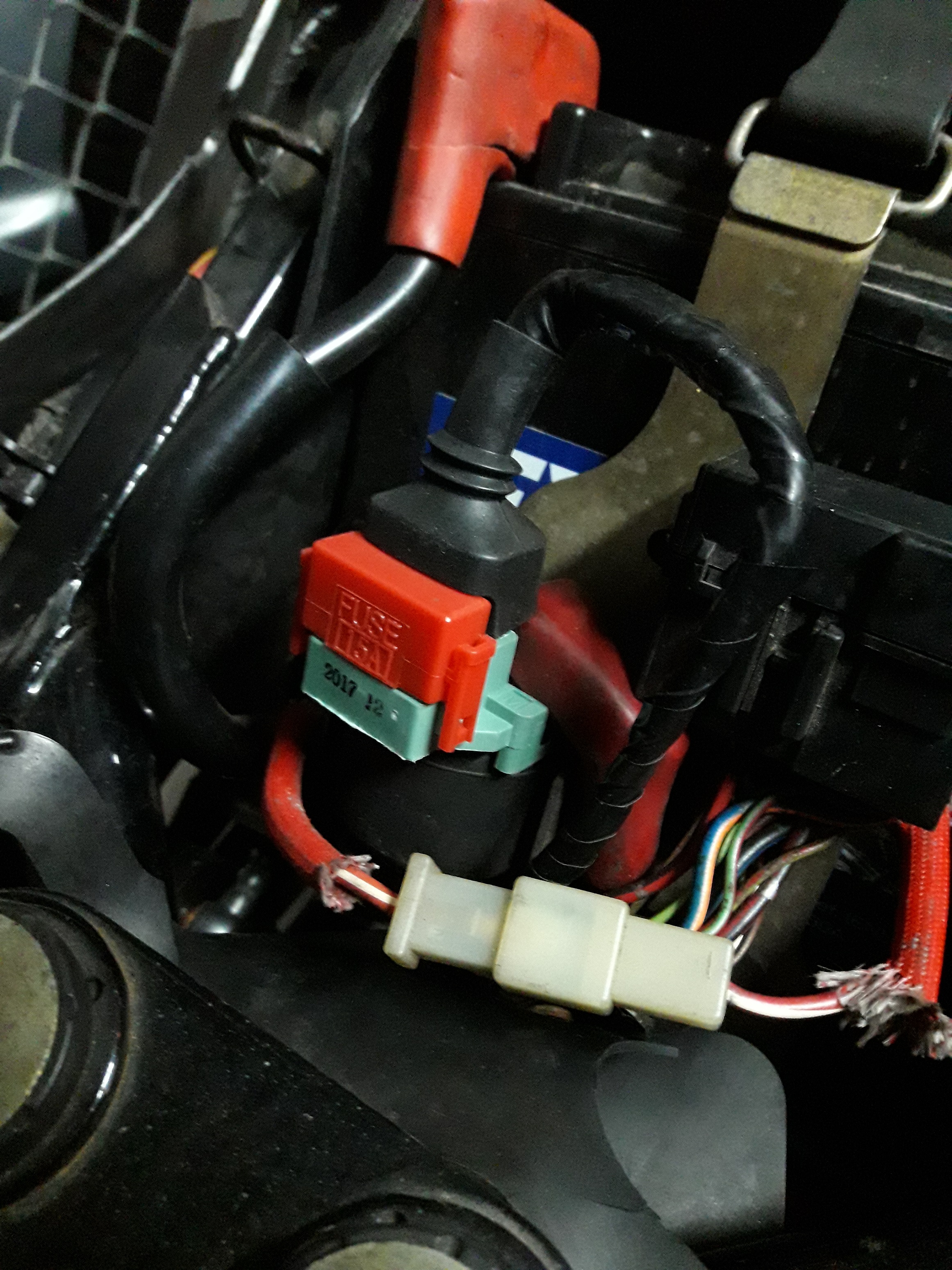

Jeśli to o tą kostkę chodziło.

[Staszek1]

A...
Wtyczka jest 4 pinowa, ale przewody idą 3.

[hubert686]

Dziękuję za pomoc. Właśnie o tą wtyczkę mi chodziło i dokładnie o to że 4 pinowa a tylko 3 przewody. W manualu jest info że w czwarty pin powinien wchodzić przewód z regulatora napięcia a u mnie go brak... Już myślałem że gdzieś ten przewód zgubiłem Jeszcze raz dzięki

[Roman13]

Odświeżę temat, dzisiaj przy wjeździe na stację diagnostyczną zgasiłem i już nie odpaliłem, powód stopiona kostka przekaźnika rozrusznika, ma ktoś namiary gdzie taką kostkę mogę kupić (sam przekaźnik jest dostępny na Allegro)
[url]https://zapodaj.net/6c319297995a8.jpg.html[url]

[herpe]

Odświeżę temat, dzisiaj przy wjeździe na stację diagnostyczną zgasiłem i już nie odpaliłem, powód stopiona kostka przekaźnika rozrusznika, ma ktoś namiary gdzie taką kostkę mogę kupić (sam przekaźnik jest dostępny na Allegro)
[url]https://zapodaj.net/6c319297995a8.jpg.html[url]

kostka nie musi byc stricte taka sama , moze byc jakakolwiek kostka z ta sama iloscia pinow i podobnych rozmiarow ! wal do sklepu motoryzacyjnego !!!

[Roman13]

Dzięki, jeszcze jedno pytanko. Na allegro są rozbieżne ceny przekaźnika. Można kupić nowy za 29zl i używany za 80zl ale prawdopodobnie OEM. Kurde się wącham, używany OEM czy 2 nowe zamienniki niewiadomo jakiej jakości.

[herpe]

kupuj nowy ori i nie kombinuj z chinolami za 3dychy

[Pawlo]

miałem podobny problem
kupiłem oryginał ale używany 3 rok śmigam i jest git

[janre]

Czy wie ktoś, co może być powodem topienia się tej kostki przy przekaźniku rozrusznika? U mnie już drugi raz topi się. Raz to poszła instalacja, po wymianie na inną przekaźnik nowy, po uruchomieniu ponownie stopiła się ta kostka. Myślę, że może być zwarcie w motorku. Może rozrusznik? Może ktoś miał podobny przypadek i udało mu się naprawić?

[james]

Na twoim miejscu skontaktowałbym się z firmą Gywer - gość co prawda przezwaja alternatory, ale miał w rękach kilka Viader i wie co/jak sprawdzić. Piszę tu o całej instalacji elektrycznej, a nie tylko o alternatorze
